ВВЕДЕНИЕ

В конце 1993 года южнокорейская компания Daewoo Motors, готовясь прочно выйти на мировой рынок, начала амбициозный проект V100, целью которого являлась разработка исключительно собственных автомобилей, а не лицензионных копий, как было ранее. С этой целью компания объединила усилия корейских и европейских специалистов. Разработкой нового компактного автомобиля европейского размерного класса С занялись технический центр в Пумпьёнге (пригород Сеула), институт современного проектирования в Йен-Ини, тесно сотрудничающий с институтом автомобильных технологий США, технический центр в Вортинге (Великобритания) и исследовательский центр в Мюнхене, занимающийся проблемами двигателей и трансмиссий. Дизайн модели создавали итальянские специалисты ателье ItalDesign под руководством маэстро Джуджаро. В результате, уже в 1994 году был представлен концепт-кабриолет, названный просто и незатейливо - Daewoo №1. Автомобиль Daewoo Lanos Премьера серийной модели, получившей название Lanos, состоялась на Женевском автосалоне в 1997 году. Автомобиль предлагался в трех вариантах кузова: седан и трех- и пятидверный хэтчбек. Автомобиль обладает приятной внешностью, подгонка кузовных панелей на неплохом уровне. Все кузова имеют современное лакокрасочное покрытие и эффективную защиту от коррозии. На кузове используются дифференцированные антикоррозийные покрытия. На всех основных наружных поверхностях кузова используется цинк-никелевое покрытие МА30/30 согласно стандарту EDS-M-1304, для внутренних панелей кузова - цинковое покрытие GA45/45 по стандарту EDS-1305. Наружные панели заднего крыла и багажника дополнительно имеют органическое покрытие WU30/30Y, стандарт EDS-M-1309. Крыша и некоторые внутренние панели, где нет опасности возникновения коррозии, не подвергаются дополнительной антикоррозийной обработке.
Дизайн просторного салона вызывает исключительно положительные эмоции. Отделка из качественного пластика с тканевыми, в тон обивки сидений, вставками, практична и долговечна. Благоприятные впечатления оставляет звукоизоляция. Удобные сиденья сделают комфортной даже поездку на дальние расстояния. Благодаря габаритным размерам (длина хэтчбека - 4074 мм, седана - 4237 мм; колесная база - 2520 мм) даже задние пассажиры не испытывают недостатка пространства. Как хэтчбеки, так и седан обладают довольно просторным для данного класса автомобилей багажником.
Автомобили имеют довольно обширную линейку бензиновых двигателей с рабочими объемами от 1.3 до 1.6 литров и мощностью от 75 до 106 лошадиных сил. Двигатели агрегатируются с 5-ступенчатой коробкой передач, выполненной по определенной схеме с подъемом фиксирующего кольца при включении задней скорости. В меру короткие перемещения рычага, мягкое включение передач и чуть замедленное срабатывание синхронизаторов располагают к размеренному, неспешному стилю вождения. Также на автомобиль может устанавливаться 4-ступенчатая автоматическая коробка передач со специальным режимом для быстрой езды (в данном руководстве версии с автоматической коробкой передач не рассматриваются).
По примеру автомобилей-одноклассников в Lanos использованы проверенные конструкции узлов, агрегатов и систем. Подвеска передних колес, как это принято в современных переднеприводных автомобилях, типа McPherson, с Г-образными поперечными рычагами и стабилизатором поперечной устойчивости. Задняя - с продольными рычагами, поперечной балкой и встроенным в нее стабилизатором. В сочетании со значительной для компактного автомобиля колесной базой, подвеска обеспечивает неплохую плавность хода. К тому же, она достаточно энергоемкая и вполне подходит для дорог с плохим покрытием. Пружины передней подвески - цилиндрические с уменьшенным диаметром верхнего витка, пружины задней подвески выполнены с переменным шагом и диаметром навивки, чем и обеспечивается прогрессивное значение жесткости. Проектировщики придали подвеске мягкость хода на относительно ровных дорогах и непробиваемую жесткость на больших ухабах.
Рулевой механизм выпускается как с усилителем, так и без него. Вариант с усилителем имеет меньшее передаточное отношение, и поэтому острее реагирует на поведение руля. Сам усилитель, в зависимости от скорости движения, работает с переменным коэффициентом усиления. На большой скорости он практически выключается, а при парковке и малых скоростях максимально облегчает вращение руля. Достоинством рулевого механизма является его компоновка. Рулевые тяги крепятся к поворотным рычагам телескопических стоек не внизу, как у большинства переднеприводных иномарок, а вверху. Такая конструкция позволяет избежать деформации рулевых тяг при контакте с бордюрами и другими дефектами дороги.
Ко всему перечисленному выше можно добавить большой дорожный просвет — 160 мм, что в совокупности обеспечивает прекрасную адаптацию автомобиля к отечественным дорогам.
Не оставлена без внимания безопасность водителя и пассажиров. Для её обеспечения автомобиль оснащается двумя подушками безопасности и антиблокировочной тормозной системой (ABS).
При разработке Daewoo Lanos конструкторы уделили повышенное внимание его надежности и долговечности. Если изначально автомобиль выпускался на заводах в Корее и Вьетнаме, то позже производство из машинокомплектов CKD было развернуто в Польше (завод Daewoo-FSO), в Украине («АвтоЗАЗ - Daewoo») и в России («Донинвест»), причем на Ростовском заводе Lanos выпускался под названием «Ассоль». В 2004 году производство Lanos в Южной Корее было свернуто. Не получил дальнейшего развития проект и в России - помешал финансовый кризис.
Выпускаемый в настоящее время в Украине ZAZ-Daewoo Lanos предлагается в трёх базовых комплектациях: S, SE и SX. В наиболее дорогую версию входят гидроусилитель, подушка безопасности для водителя, кондиционер, ABS, центральный замок, регулируемая рулевая колонка, стереосистема и электроприводы стекол.
В соответствии с заключенными в 2005 году контрактами ЗАО «ЗАЗ» с «GM-DAT СНГ», в Россию украинский производитель поставляет свою модель под названием Chevrolet Lanos. Автомобиль представлен исключительно в кузове седан с 1,5-литровым двигателем и механической коробкой передач. 30 июня 2009 года срок действия контракта истек. За пять лет на российский рынок было поставлено 171 793 автомобиля. На смену Chevrolet Lanos в Российской Федерации пришла модель ЗАЗ Chance, поставляемая дистрибьюторской компанией «Квингруп» и представляющая собой дальнейшее развитие модели Lanos.
Прекрасное сочетание эксплуатационных и ходовых характеристик, комфорта и стильного внешнего вида с приемлемой ценой позволяет автомобилю Lanos пользоваться несомненно заслуженной популярностью среди автомобилистов.
В данном руководстве приводятся указания по эксплуатации и ремонту автомобиля Daewoo Lanos, выпускаемого с 2007 года, и его модификаций: «Донинвест Ассоль», ЗАЗ Lanos и Chevrolet Lanos.
Daewoo Lanos (ZAZ Lanos / Chevrolet Lanos /Донинвест Ассоль) 1.3 i (75 л. с.)
Годы выпуска: с 1997
Тип кузова: седан/хэтчбек
Объем двигателя: 1299 см3 Дверей: 3/4/5
Коробка передач: пятиступенчатая механическая
Привод: передний Топливо: бензин АИ-95
Емкость топливного бака: 48 л
Расход (город/шоссе): 10.0/5.5 л/100 км 1.4 i (77 л. с.)
Годы выпуска: с 1997 года
Тип кузова: седан/хэтчбек
Объем двигателя: 1386 см3 Дверей: 3/4/5
Коробка передач: пятиступенчатая механическая
Привод: передний Топливо: бензин АИ-95
Емкость топливного бака: 48 л
Расход (город/шоссе): 10.2/5.7 л/100 км 1.5 i (86 л. с.)
Годы выпуска: с 1997
Тип кузова: седан/хэтчбек
Объем двигателя: 1498 см3 Дверей: 3/4/5
Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая
Привод: передний Топливо: бензин АИ-95
Емкость топливного бака: 48 л
Расход (город/шоссе): МКП: 12.6/6.2 л/100 км АКП: 13.3/6.4 л/100 км 1.6 i 16V (106 л. с.)
Годы выпуска: с 1997
Тип кузова: седан/хэтчбек
Объем двигателя: 1598 см3 Дверей: 3/4/5
Коробка передач: пятиступенчатая механическая или четырехступенчатая автоматическая
Привод: передний Топливо: бензин АИ-95
Емкость топливного бака: 48 л
Расход (город/шоссе): МКП: 12.0/6.2 л/100 км АКП: 12.5/6.4 л/100 км

Содержание этой страницы защищено авторским правом. Копирование, перепечатка, либо использование материалов данной страницы для воспроизведения, переноса на другие носители информации ЗАПРЕЩЕНО и преследуется в соответствии с действующим законодательством.

© ООО «Издательство «Монолит», 2012

4. Предохранители

При отказе любого устройства или прибора, входящего в состав электрического оборудования вашего автомобиля, необходимо проверить прежде всего исправность предохранителей отказавшего электрооборудования, а затем и всех остальных предохранителей. Для этого необходимо найти предохранитель (или предохранители), который защищает цепь отказавшего устройства или прибора. Если все предохранители в порядке, то причину неисправности необходимо искать в самом электрооборудовании. Необходимо заменить перегоревшие предохранители и проверить функционирование отказавших устройств автомобиля.

Блок предохранителей и реле в моторном отсеке

Блок предохранителей Daewoo LanosПримечание
Схема расположения предохранителей в блоке указана на крышке блока предохранителей.

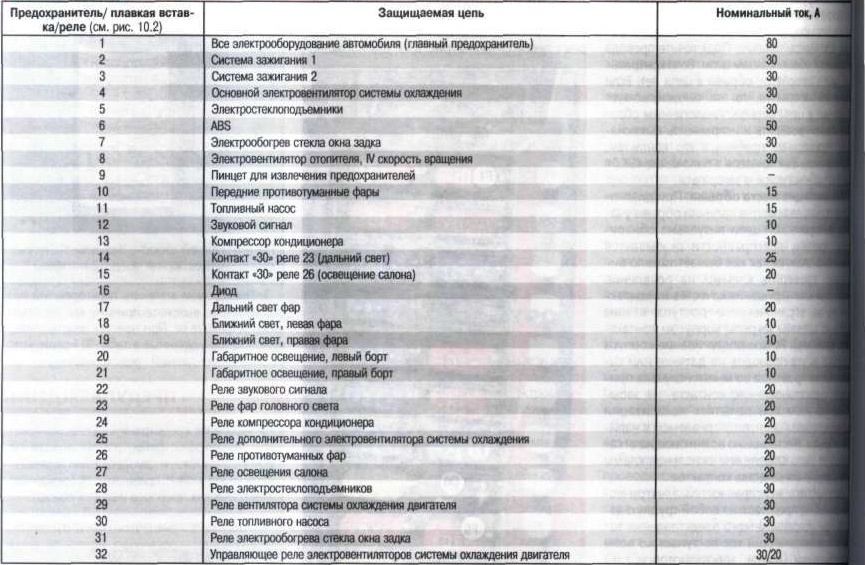

Блок предохранителей Daewoo Lanos Номер предохранителя/ номинальный ток (А) Защищаемая цепь F1/80 Различное электрооборудование F2/30 Электрооборудование, работающее при повороте ключа в положение АСС и ON и отключающееся при повороте ключа в положение START F3/30 Электрооборудование, работающее при повороте ключа в положение АСС, ON, START F4/30 Вентилятор системы охлаждения двигателя F5/30 Стеклоподъемники с электроприводом (если оборудовано) F6/40 Не используется F7/30 Обогрев заднего стекла F8/30 Вентилятор системы вентиляции F9/15 Передние противотуманные фары (если оборудовано) F10/15 Топливный насос F11/10 Звуковой сигнал F12/10 Не используется F13/25 Передние фары F14/20 Наружное освещение F15/10 Не используется F16/20 Дальний свет передних фар F17/10 Ближний свет передней левой фары F18/10 Ближний свет передней правой фары F19/10 Электрокорректор фар, стоп-сигнал, наружное освещение с левой стороны F20/10 Стоп-сигнал, наружное освещение с правой стороны R1 Звуковой сигнал R2 Фары R3 Не используется R4 Вентилятор системы охлаждения двигателя (низкая скорость) R5 Противотуманные фары (если оборудовано) R6 Наружное освещение R7 Стеклоподъемники с электроприводом (если оборудовано) R8 Вентилятор системы охлаждения двигателя (высокая скорость) R9 Топливный насос R10 Обогрев заднего стекла R11 Не используется Примечание
Блоки реле и предохранителей могут отличаться, в зависимости от комплектации автомобиля.

Блок предохранителей и реле в салоне

Блок предохранителей Daewoo LanosБлок предохранителей Daewoo Lanos Номер предохранителя/номинальный ток (А) Защищаемая цепь F1/10 Освещение салона и багажного отделения, задние фонари F2/10 Наружное освещение, фары, часы F3/15 Аварийная сигнализация F4/15 Центральный замок F5/10 Система управления двигателем F6/10 Аудиосистема F7/15 Стоп-сигналы F8/- Диод F9/10 Аудиосистема F10/15 Прикуриватель F11/10 Комбинация приборов F12/10 Фонарь заднего хода F13/15 Система пассивной безопасности F14/15 Генератор, втягивающее реле стартера, система управления двигателем F15/15 Система зажигания F16/15 Указатели поворотов F17/15 Реле топливного насоса, система управления двигателем F18/20 Стеклоочистители и стеклоомыватели F19/10 Вентилятор системы охлаждения, обогрев заднего стекла, стеклоподъемники с электроприводом (если оборудовано) F20/20 Вентилятор системы вентиляции
