После того, как я купил себе скутер, я решил сделать для него небольшой прицеп. Для начала было сварено днище. Оно сварено из профильной трубы 40 на 20 мм.  и для жесткости приварено еще две перемычки из трубы 15 на 15 мм.

IMG_20160509_090559

К днищу по углам приварены стойки и верхний каркас из профильной трубы 20 на 20 мм. Затем купил два колеса и попросил токаря сделать ось, которая после сборки была приварена к днищу.

IMG241  IMG249

Размеры прицепа делались специально под размеры стандартных пластмассовых форм. На первой фотографии прицеп без крыльев, а на второй уже с крыльями.

Для крепления прицепа к скутеру было сделано такое коромысло из профильной трубы 40 на 20 мм., к концу которого приварен монтажный болт от электрического двигателя. Коромысло крепится к днищу прицепа при помощи двух болтов и при вертикальном хранении прицепа, может быть снято. Внутрь отверстия монтажного болта вставлен кусок резинового шланга, чтобы соединение производило меньше шума. Это коромысло при помощи пальца со шплинтом, крепится к приспособлению, которое, в свою очередь, крепится к задней дуге скутера:

IMG_20160509_092238  IMG_20160509_092321  IMG_20160509_093240

После нескольких поездок с грузом, китайские колеса развалились и пришлось их усиливать. Знакомый токарь сделал мне новые ступицы под нормальные подшипники и по две большие шайбы из металла толщиной 3 мм. Одна шайба приваривалась к ступице, а вторая присоединялась к ней при помощи болтов.

IMG_20160509_092739

После недолгой эксплуатации прицепа, решено было сделать для него крышку и его стенки и днище закрыть оцинкованной сталью 0,5 мм. Крышка сделана из пластиковой трубы квадратного сечения 20 на 20 мм. и закрыта поликарбонатом. Крышка крепится на два шарнира и откидывается на коромысло. Крышка получилась очень легкой и если нужно, снимается за пять минут. Чтобы крышка не стучала на кочках, сзади она фиксируется к раме прицепа при помощи пружины.

IMG_20160509_093250  IMG_20160509_093206

IMG_20160509_092733

Как говорилось выше, размеры прицепа подгонялись под размеры стандартных пластмассовых форм, поэтому можно поставить в него две больших формы, одну большую и две маленьких или четыре маленьких формы:

IMG_20160509_093122  IMG_20160509_093142

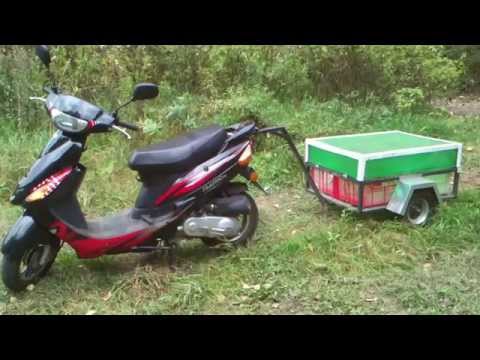

Вот такой прицеп получился:

IMG_20160509_093158

Размеры прицепа: длина короба — 84 см., ширина — 64 см. ( внутренние 80 на  60 см. ), высота — 22 см. Высота крышки — 16 см. Габаритные размеры — 84 см. на 84 см. Общая высота прицепа от земли до верха крышки — 56 см.

На канале You Tube меня спрашивали, хватает ли наклона скутера, вот я решил показать, насколько можно наклонить скутер на таком соединении с прицепом:

IMG_20160509_093729

На канале You Tube можно посмотреть видео этого прицепа по ссылке:
